多波束側掃聲吶系統

2023-08-31 11:47:30中海海洋


Klein公司多波束側掃聲吶系統


產品信息

傳統的側掃聲吶單側采用單波束對海底形成圖像。這種類型聲吶的物理機制導致沿航跡分辨率隨量程的增大而下降,并且拖曳速度需要小于5節才能保證100%海底覆蓋。Klein System 5000是第一款使用多波束技術的側掃聲吶系統,通過束控和動態聚焦技術,并在每側同時生成5個相鄰的平行波束,實現高速100%海底覆蓋,同時大大提高了沿航跡分辨率。減少海上掃測時間,大大降低了測量成本。廣泛應用于高速掃雷、港口安全、管線和路由調查?,F(xiàn)推出改良版System 5000 V2側掃聲吶。

        Klein 5900高分辨率多波束側掃聲吶(MBSS)對其上一代產品5000的性能做了改進,通過采用先進的信號處理技術和出色的聲學設計,沿航跡目標分辨率整體提高超過25%。Klein 5900使用了兩倍于5000的聲學通道,增加了頻率和聲學孔徑長度,產生更高分辨率的沿航跡圖像。此外,還可以選配測深聲吶。

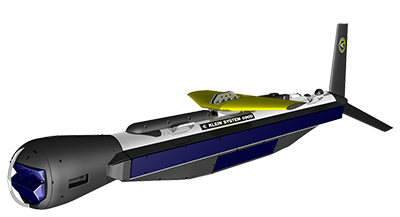

System 5000 V2


產品特點

  1. 勘測模式下量程增大到250m

  2. 高航速,100%海底覆蓋

  3. 多波束側掃聲吶技術

  4. 堅固的不銹鋼結構 — 像坦克一樣堅固

  5. 500m耐壓水深(200m測深選配)

  6. 相位差分條帶測深


基本參數


  • 頻率:100 kHz/500 kHz

  • 波束開角:

  • 水平0.7°@ 100 kHz,0.21°@500 kHz,垂直40°

  • 最大量程:600 m @ 100 kHz,150 m @ 500 kHz

  • 額定深度:1500m






產品特點


  1. 可變多波束用于高航速,高分辨覆蓋
  2. 1.8 m 長陣列,600 kHz 操作頻率,分辨率是 System 5000的兩倍

  3. 集成了自由度為 6°的姿態參考單元(MRU) ,用于動態數字波束穩定

  4. FM-Chirp發射編碼,極低噪音采集和28位模擬數字轉換器,以成為高動態量程聲吶系統。

  5. 動態聚焦,高像素密度圖像為目標/陰影清晰度增強對比

  6. 用于環境快速評估的條帶測深

  7. K-Wing IV 壓沉器提供穩定性,橫搖偏移,壓沉和緊


基本參數


  • 頻率:600kHz

  • 技術:具有動態聚焦和動態孔徑的多波束聲吶(保持100%的海底覆蓋,每側多達20個光束)

  • 航速:2-14節(100% 海底覆蓋情況下)

  • 沿航跡分辨率:

  • 6.2cm@ 50 m 量程 (常量)

  • 15.5cm@ 75 m 量程

  • 15.5 cm @ 125 m 量程[0.07°波束寬度]

  • 垂直航跡分辨率:3.75cm

  • 發射脈沖:CWFM-Chirp
