Geo Scope系列參量陣淺地層剖面儀

2023-08-31 13:31:13中海海洋

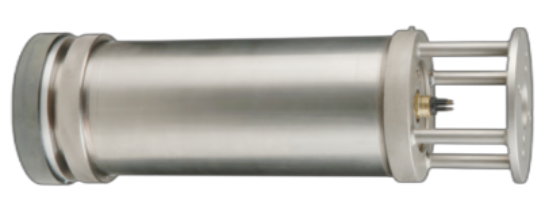

Geo Scope系列參量陣淺地層剖面儀


產品信息

Geo Scope是一款小型的便攜式參量陣淺地層剖面系統，采用了單波束參量陣技術進行淺地層剖面勘探和精準的水深測量。

Geo Scope可以提供豐富的頻率選擇。原頻率包括100/200/300KHz可選，差頻覆蓋寬，同時提供測深結果和穿透數據。設備換能器耐壓外殼可定制化，標準產品擁有2000m和6000m耐壓兩個版本，結構設備小巧便攜，易于安裝和搭載，GPS外接即可，非常適合ROV，AUV等潛器平臺的集成使用。

產品特點

小巧便攜
成熟的參量陣技術
多頻定制化選擇
安裝配置簡單
多種材料外殼可選，滿足各種場景需求
一體化、分體式結構可選擇

基本參數

型號	GS-100	GS-200	GS-300
原頻頻率	85-115kHz	180-220kHz	270-330kHz
差頻頻率	5-25kHz	10-35kHz	10-35kHz
脈沖長度	0.05-1ms	0.05-1ms	0.05-1ms
脈沖類型	CW, Chirp可選	CW, Chirp可選	CW, Chirp可選
發射速率	最大10ping/秒	最大10ping/秒	最大10ping/秒
輸出功率	>3kW	>3kW	>3kW
原頻張角	~5deg	~3.8deg	~3.6deg
差頻張角	5-6deg	3.4-4deg	4-5deg
原頻聲脈級	>238dB/uPa@1m 100Khz	>238dB/uPa@1m 200Khz	>237dB/uPa@1m 300Khz
差頻聲脈級	>194dB/uPa@1m 20Khz	>194dB/uPa@1m 20Khz	>194dB/uPa@1m 30Khz
動態范圍	>110dB	>110dB	>110dB
距離分辨率	<0.04m	<0.04m	<0.04m
穿透能力	<40m（取決于底質地類型和噪音情況）	<25m（取決于底質地類型和噪音情況）	<15m（取決于底質地類型和噪音情況）
作用距離	<150m	<100m	<50m
姿態補償	提供Heave的校正和補償	提供Heave的校正和補償	提供Heave的校正和補償
功耗	<35W	<35W	<35W
供電	24VDC / 220VAC轉24VDC	24VDC / 220VAC轉24VDC	24VDC / 220VAC轉24VDC
通訊	外接網口，RS485轉USB，PC端控制	外接網口，RS485轉USB，PC端控制	外接網口，RS485轉USB，PC端控制
外部接口	GPS，姿態傳感器	GPS，姿態傳感器	GPS，姿態傳感器
數據采集軟件	標配GS-2016聲吶數據處理軟件，亦可以定制第三方軟件，如SonarWiz。	標配GS-2016聲吶數據處理軟件，亦可以定制第三方軟件，如SonarWiz。	標配GS-2016聲吶數據處理軟件，亦可以定制第三方軟件，如SonarWiz。
