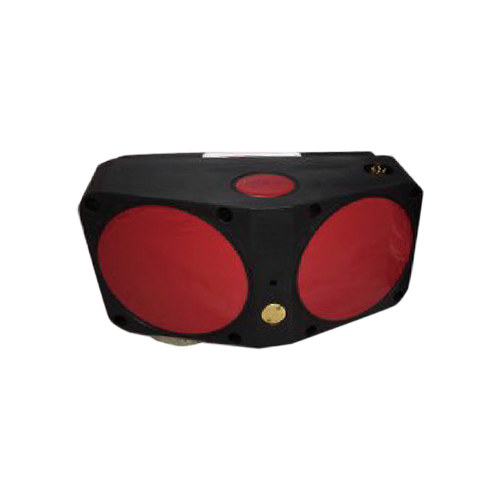

HCP-600 水平式ADCP
產品信息
華測導航HCP-600水平式ADCP采用聲學多普勒測流技術，讓用戶可以實時的監測河流流量以及河道深度測量。深度測量是通過 1200KHz的換能器和壓力傳感器，可以剔除冗余數據從而獲得高精度、高分辨率的水深數據。因淡水資源的日益減少, 它的監測變得尤為重要；HCP-600水平式 ADCP是一款即實用又可靠的單點實時流量監測工具。
HCP-600水平式ADCP可固定安裝在河道近岸，監測水平流速剖面，提供高精度、高分辨率的流速剖面數據，并通過電臺或網絡將數據傳輸?shù)娇蛻糗浖脚_，實現河流流速實時遠程監控，用戶可選擇多樣性的測量模式，可以獲得高精度以及高分辨率的流速流量數據。
應用范圍
·港口和口岸的交通管理 ·潛水安全流速測量
·石油天然氣鉆井平臺的流速測量 ·表層流速測量以及航道建設
·實時以及長期的流量監測 ·水資源管理
產品特點
1.二維剖面流速和邊界流測量，可獲得高回波強度和數據的準確性；
2.中央波束和壓力傳感器同時工作，可獲得高精度深度數據；
3.兼容寬帶、窄帶、脈沖相干等測量模式配置傾斜/溫度/壓力傳感器、磁羅盤；
4.可外接GPS數據；
5.外置的首向設置，儀器可安裝在高鐵物旁；
6.測量高精度流量，可精確到0.01cm/s；
7.聲學傳播方式編程；
8.中央波束1200KHZ,可獲得高精度/高分辨率的數據；
9.可選鋁合金或鈦合金外殼。
基本參數
| 項目 | 內 容 | 指 標 |
|---|---|---|
主要參數 | 頻率 | 600 kHz 水平波束 1200 kHz 中央波束 |
換能器尺寸 | 600 kHz：10.16 cm 1200 kHz：3.43 cm | |
波束寬 | 1.5° 2個20°波束(40°夾角) | |
波束分布 | 1個0°中央波束 | |
測量范圍 | 窄帶 | 90 m |
寬帶 | 50 m | |
長期精度 (高精度選項) | ± 0.50%, ±2 mm/s | |
長期精度 (低精度選項) | ± 1%, ±2 mm/s | |
數據輸出率 | 1-2 Hz 典型; 10 Hz 最大 | |
流速剖面 | 流速測量范圍 | ±20 m/s最大; ±5 m/s典型 |
分辨率 | 0.01 cm/s | |
單元層數 | 最大 200 | |
單元層大小 | 最大8 m 最小2 cm | |
采樣頻率 | 最大10 Hz | |
水跟蹤 | 范圍 | 0.1m- 20m |
精度 | 0.1%±3mm | |
分辨率 | 0.01mm/s | |
傳感器 | 磁羅盤 | 范圍：0-360° 精度：1° 分辨率：0.01° |
傾斜儀 | 范圍：橫搖 ± 180°；縱傾 ± 90° 精度：＜1° 分辨率：0.01° | |
溫度傳感器 | 范圍：-5℃-70℃ 精度：±0.15℃ 分辨率：0.02℃ | |
壓力傳感器 | 范圍：可選 精度：±0.10%最大量程 | |
外殼選項 | 工程塑料/鋁合金/鈦合金 | |
電源 | 輸入電壓范圍 | 12—36 VDC |
平均功耗 | 10 W / 4 Amps | |
環境 | 溫度 | -5℃ - 45℃（操作時) -30℃ - 60℃(存儲時) |
耐壓范圍 | 100m | |
數據輸出 | 通訊 | RS485 (2400-230400 baud), RS232 (2400-921600baud) 100BaseT (僅供自容式) |
內存卡 | 32GB |
