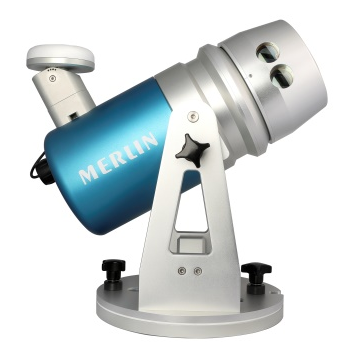

船載激光萊達系統Merlin
產品信息
Merlin由Carlson公司研制，是同類、同價位產品中唯一的即插即用激光掃描儀，使您能夠以較低的成本提高船載測量能力，從而提高您的服務能力。Merlin可根據船上已有的設備提供不同的型號和配置。Merlin標準版配備一個GPS接收器，可以為激光萊達提供時鐘同步，并且可以將此時鐘信號輸送給船上的其他設備。Merlin LT輕型版是標準版的精簡版本，不配備GPS接收器，并且取消了標準版配備的甲板單元，線纜可直接接入探頭。LT更加輕便緊湊，適合對空間要求較高的無人船或船上已配備其他GPS系統可直接接入信號的情況。
產品特點
? 無縫對接船上現有水道測量設備，如多波束測深儀，IMU，GPS。
? 兼容主流水文軟件包：HYPACK ?，EIVA，QPS，Teledyne PDS。實時顯示三維模型圖。
? 連接使用兩個Merlin激光雷達，可以減小項目時間，改善點云密度。
? 與水下傳感器同步更新，精確地獲取周圍360°時間標記的數據集。
? 250m遠范圍的激光掃描，能快速精確地捕捉，處理和分析地理空間的點云數據，以便歸劃管理復雜的項目。
? 定制加工的底板控制水平旋轉定位，A字型框架可垂直調整定位。
? 廣泛應用于船舶上，是淺水測量船，大型海上船只，無人船的理想之選。
基本參數
激光模塊 | |
類型 | InGaAs 激光二極管 |
波長 (典型) | 905 nm |
精度 | ± 1cm |
最大脈沖能量 | 0.461 μJ |
光束發散角 | 2.25 × 1.5 mrads |
距離分辨率 | 1 cm |
被動目標的最大量程 | 250 m |
最小量程 | 0.5 m |
鏡頭直徑和位置 | 28 mm (位于模塊前方) |
掃描儀視野 | 360? |
掃描儀角度分辨率 | 最高可達 0.01? |
掃描速率 | 最高可達 20 Hz |
50m處的光斑尺寸 | 141 mm × 103 mm |
脈沖測量頻率（每秒點數） | 36000 |
物理數據 | |
電源 | 11 至 30 V直流198 W |
重量（不含安裝架） | 標準版12.5 kg，LT版輕型版8.4kg |
尺寸 (L × W × H) | 標準版：370.5 mm × 274 mm × 423 mm |
LT版輕型版：285 mm x 273.6 mm x 310 mm | |
使用環境 | |
防水防塵 | IP66 (海洋級別) |
工作溫度 | -10 ?C 至 +50 ?C |
儲存溫度 | |

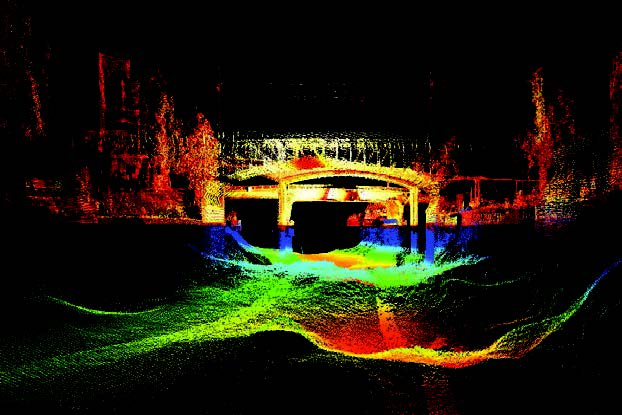

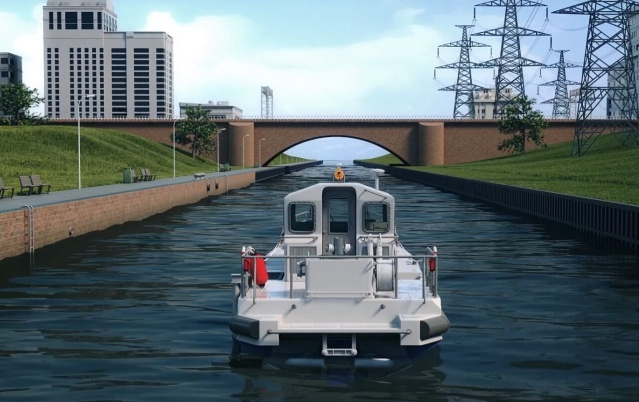

產品安裝及應用
